Mac mini Server メモリ8G換装

Mac mini でも 8GB メモリが搭載できるとのことで、家の Mac mini Server も 8GB メモリ搭載に挑戦しました(型番MC408J/A)。

買ったのは、DDR3 204Pin S.O.DDR3-1066 4GB Micron純正品 MT16JSS51264HY-1G1A1 (返品不可商品)、
2010/1/9 現在で 税込 ¥16,800- x 2枚です。

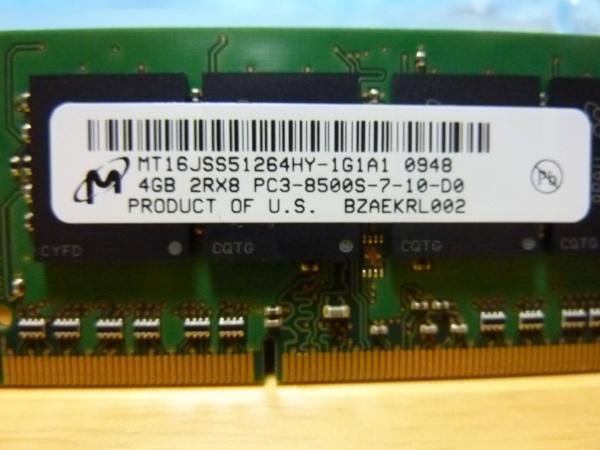

Micron純正 MT16JSS51264HY-1G1A1

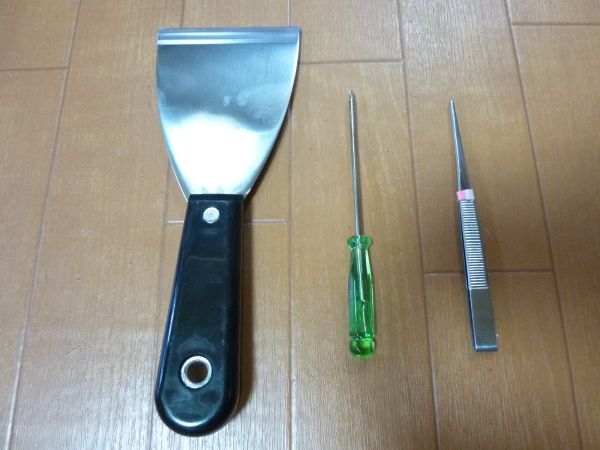

用意するものは、ダイソーで買った ¥105 のスクレイパーと精密プラスドライバー、あとピンセットがあるとちょっと便利かもしれません。

メモリ換装に必要な道具

スクレイパーは、幅8cm のもので先が鋭いものを選びました。

では、作業開始。Mac mini Server を持ってきて裏返し(天板が傷つかないよう何か柔らかいものを敷いておくと良いです – でも静電気には注意)、スクレイパーの刃先が入りそうな隙間を見つけます(外側の銀縁と白いプラスチックの間に入れます)。

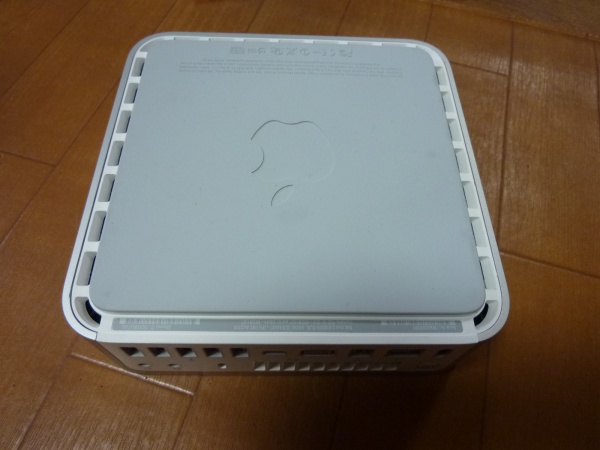

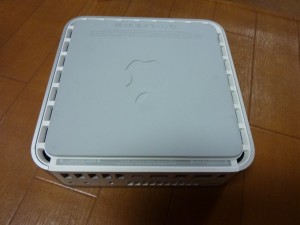

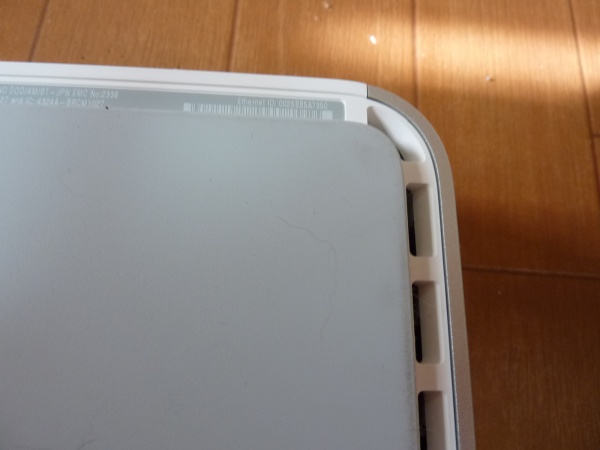

Mac mini Server の裏側

入りそうもないよ。と一瞬思いましたが、おもむろに電源ボタンなどがあるパネルの右側にガツンと入れます。

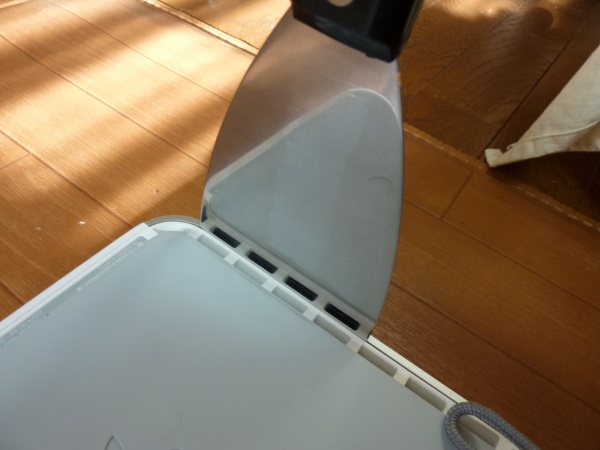

スクレイパーの刃先を挿入

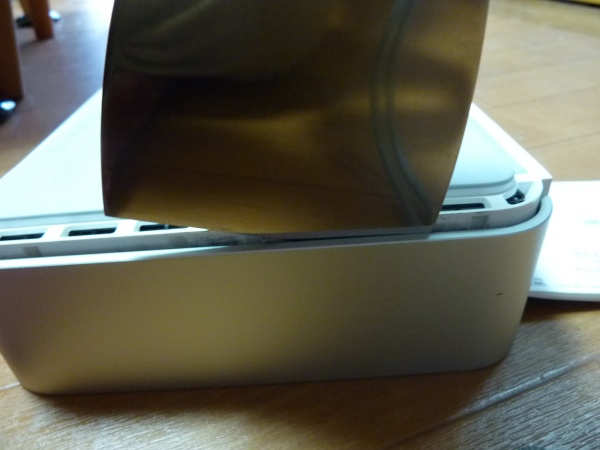

1cm も入れない位で、カツンと止まるのでそこで、スクレイパーを本体側に押しつけながら上げます。スクレイパーが入るのはこの位。

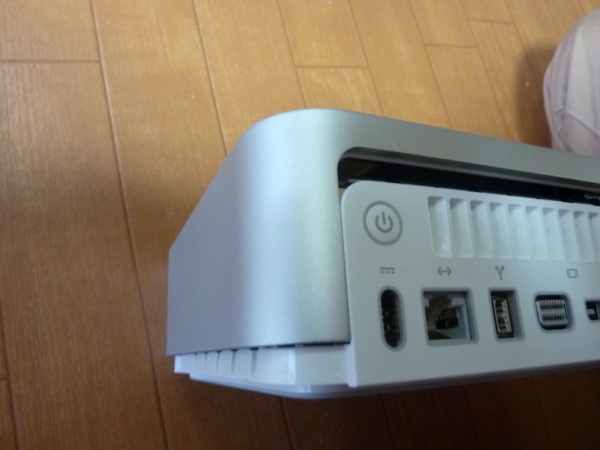

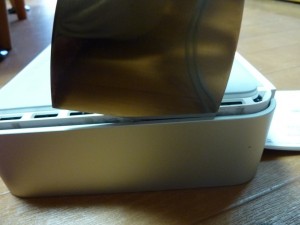

この位でカツンと当たる

爪をはずすイメージで、スクレイパーを使いながら本体を側から持ち上げていきます。

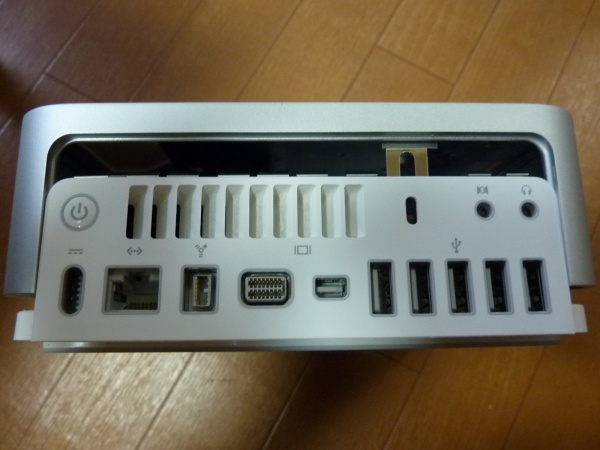

爪が外れたところ

爪がはずれると上のように本体が持ち上がるので、元に戻らないよう気をつけながら(プラスチック版などを挟んでおくといいかも)パネル面意外の残り2辺もスクレイパーを差し込んで本体を持ち上げていきます。

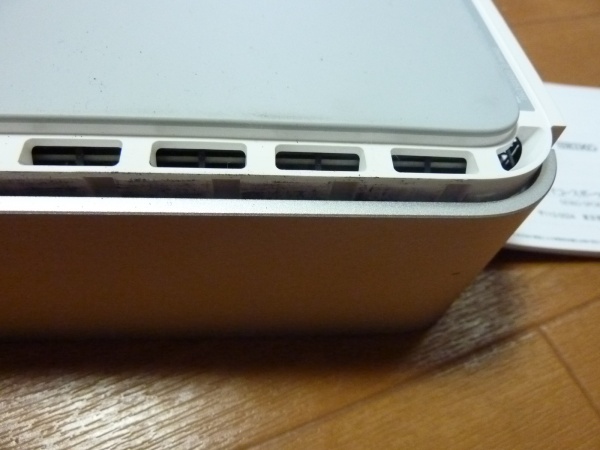

爪が外れた状態

ここまで、カバーが持ち上がれば OK です。このスクレイパーを買ったのは大正解。割と簡単にできました。すごいぞダイソー。
ここで、ちょっと休憩…



Mac mini Server はホントに DVD 部分にハードディスクが載っているだけ(笑。

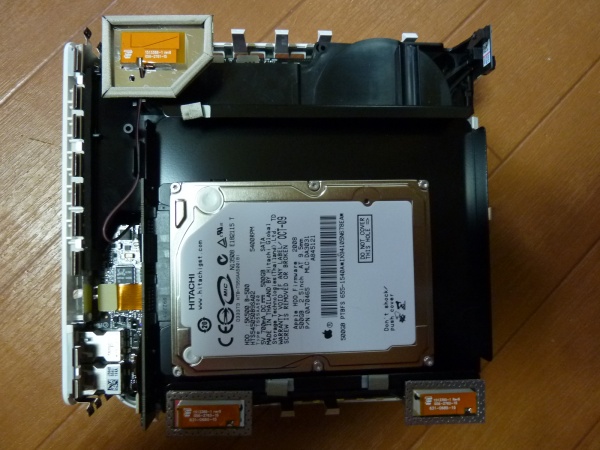

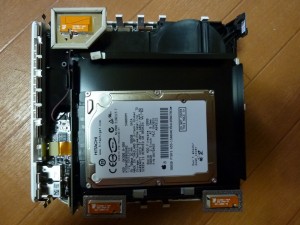

カバーを外して真上から撮ったところ

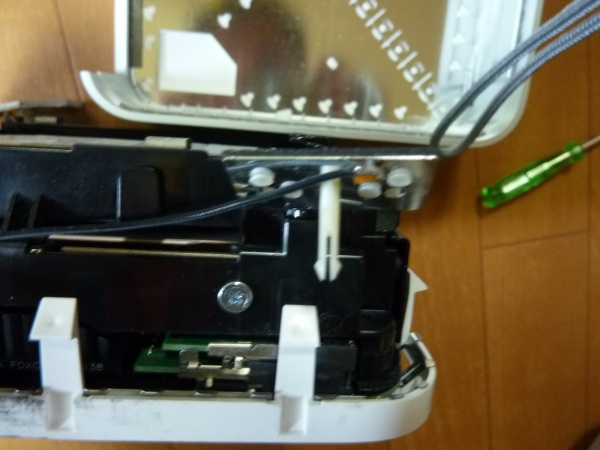

カバー(天板)を裏側から撮ったところ、ここのヘコミに爪が引っかかるわけね。

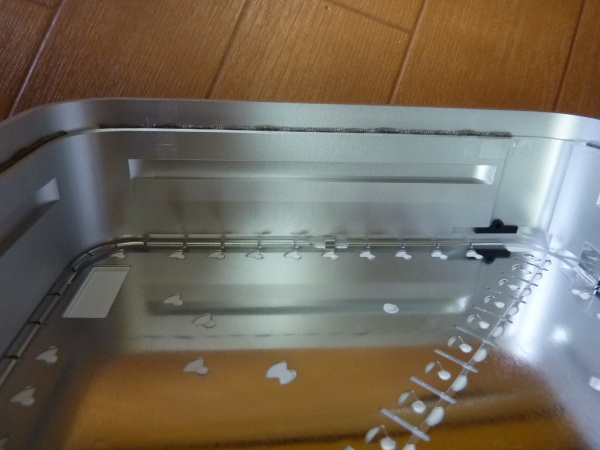

カバーの内側

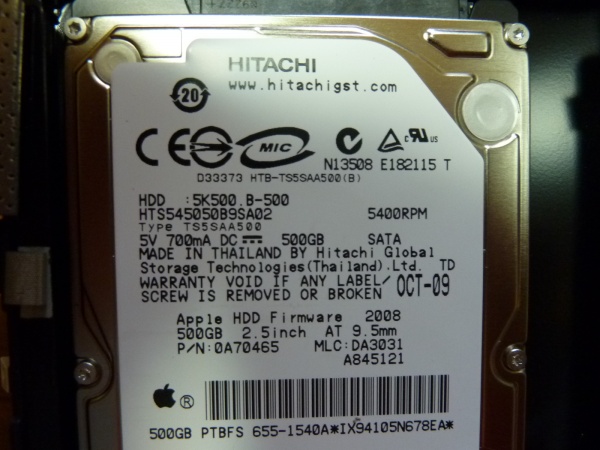

ハードディスクは、日立グローバルストレージ Travelstar 5K500 の 一応 Apple版 2008 0CT-09 でした。

ハードディスクは日立製

さて、メモリはというと、う〜ん。下の基板に付いてて手がだせない。

メモリの位置

上側のユニットを外すには、ネジを 4本外しますが、その前に邪魔な、AirMac と Bluetooth のモジュールを外します。

まずは、1個目(5角形のやつ)。モジュールを支えている下のプラスチックを内側に少し押せば爪がはずれて取れます。スプリングが支柱についているので無くさないようにしましょう。

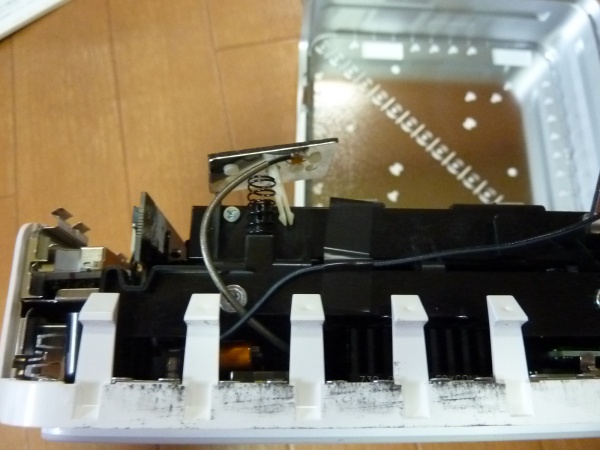

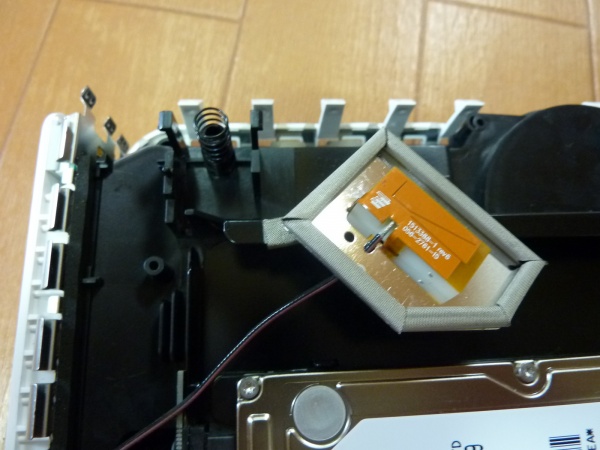

無線モジュール一つ目

2個目、四角いやつ。写真のように下でハの字に引っ掛ける仕組みですので、おもむろに上から引っ張ないで裏側から押し出す感じでとらないと、周りの銀紙が剥がれそうになるので注意します。(すべて支柱にスプリングが入っています)



四角い無線モジュールを外したところ

続いて 3個目、2個目に取った無線モジュールのケーブルがテープで止めてあるのでそれもはがしておきます。

無線モジュールのケーブルを止めているテープ

次に、リボンケーブルを一本外します。

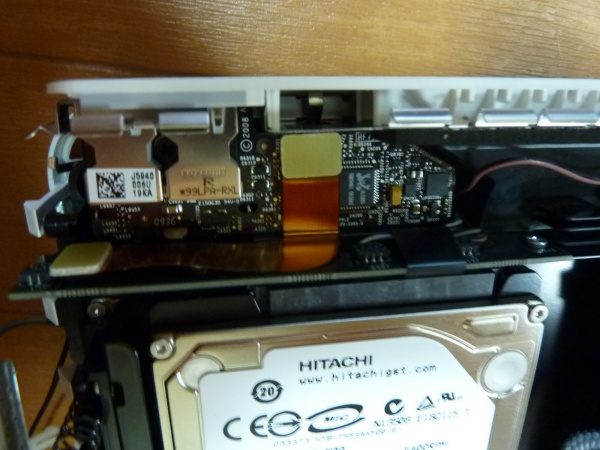

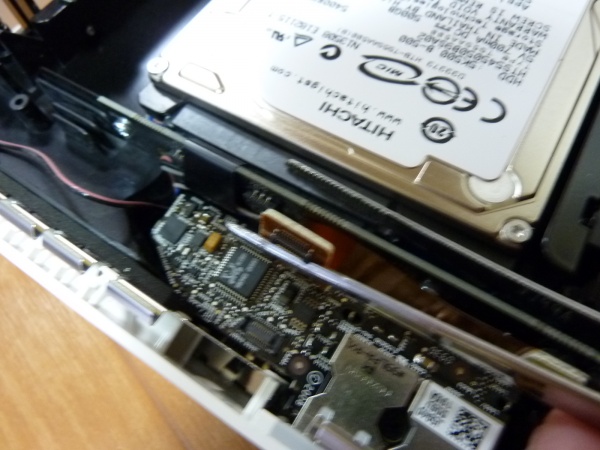

外すべきリボンケーブル

スポンジのようになっている部分を下の基板を傷つけないよう上に引っ張って外します。

リボンケーブルを外したところ

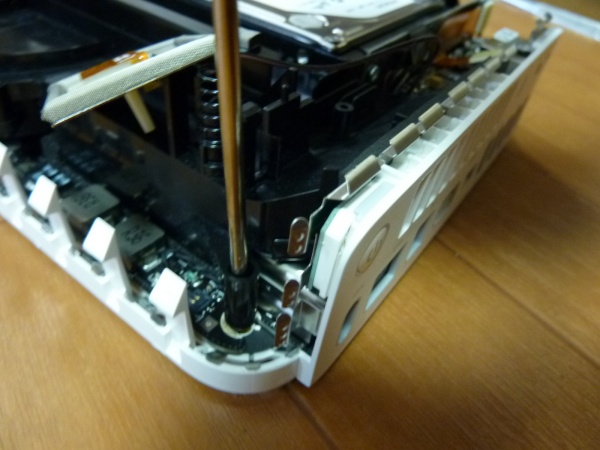

さあ、後は 4本のネジを外すだけ…。それぞれのネジがどこに付いていたか後で分かるようにネジ位置を記録しながら外していきます。

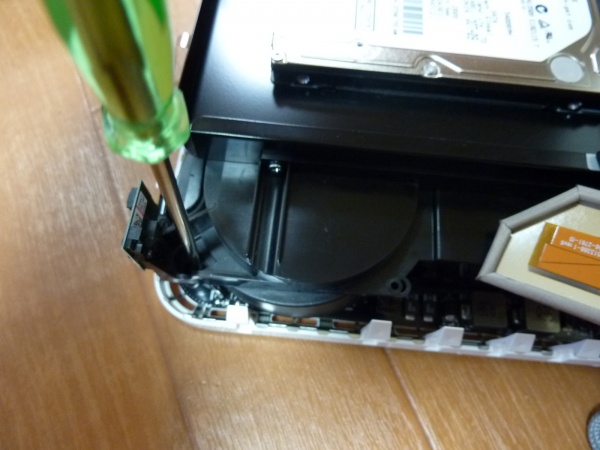

1本目のねじを外します。

1本目のネジ

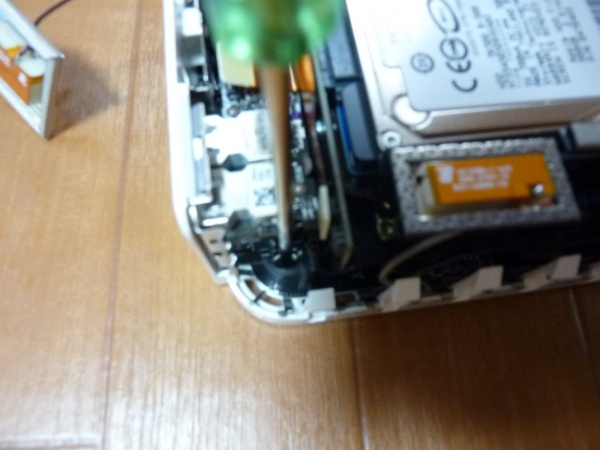

続いて 2本目

2本目のネジ

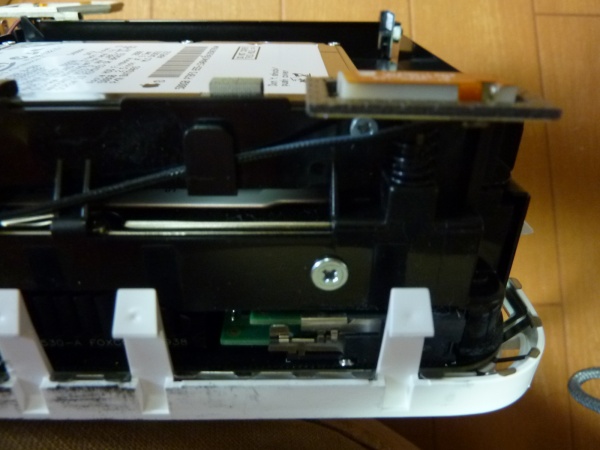

3本目
3本目のネジ

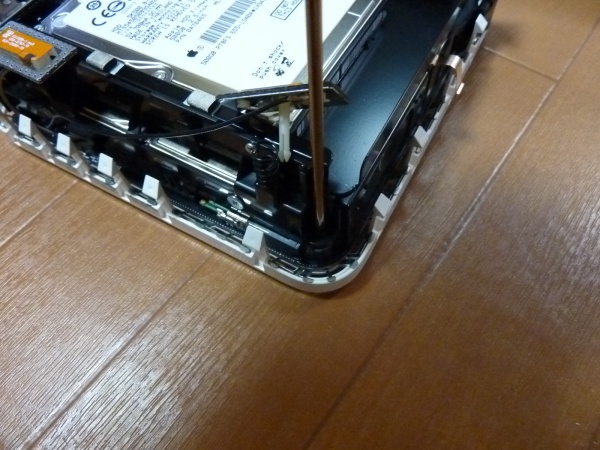

最後 4本目のネジ

4本目最後のネジ

これで、上部ユニットが外れる状態になりました。
上部ユニットは、電源ボタンなどがあるパネル面の逆側を持ち上げる用に引っ張ると簡単に外れます。

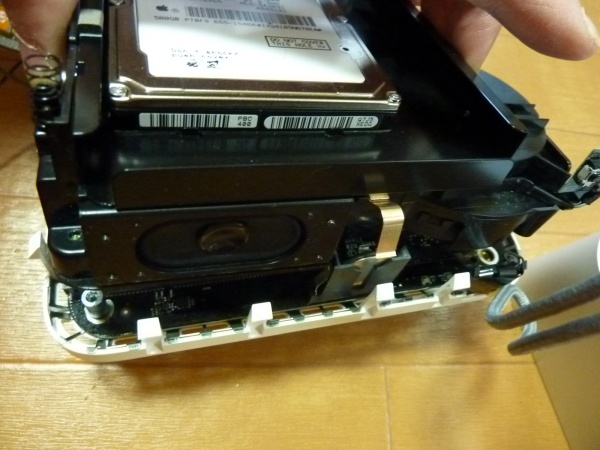

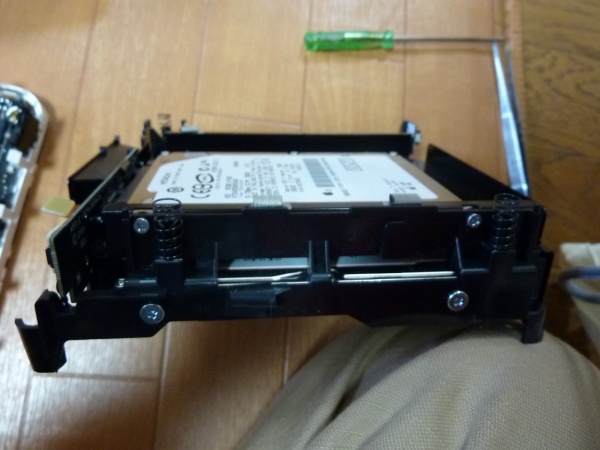

上部モジュールの取り外し

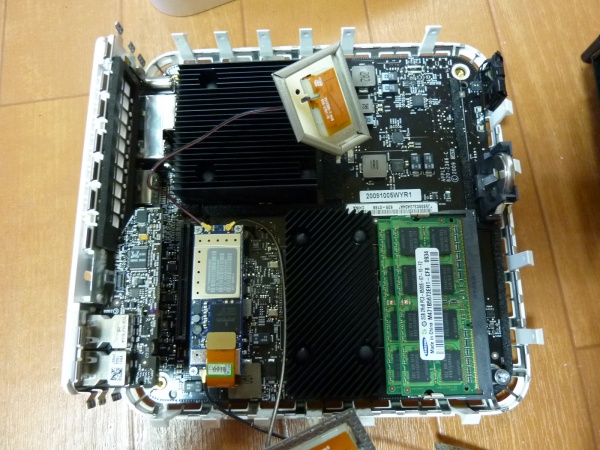

下の基板が見えるようになりました。パチパチ

下部基板

ハードディスクはこのような配置になってます。

ハードディスクの配置

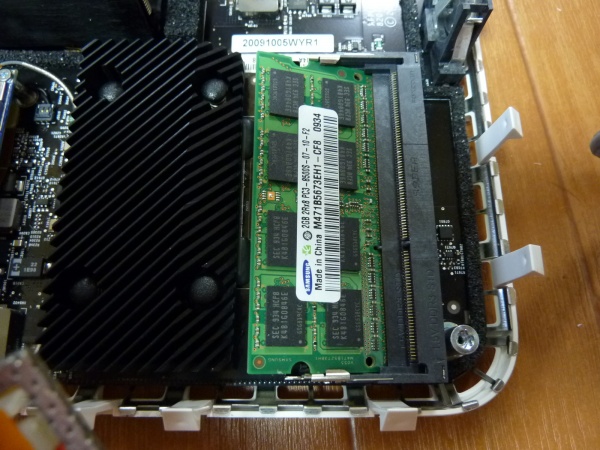

入っていたメモリは Samsung製でした。

入っていたメモリ

メモリを取り替えてっと…

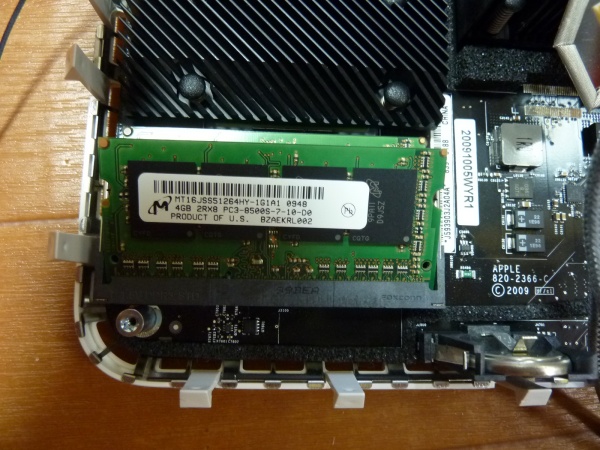

メモリの交換

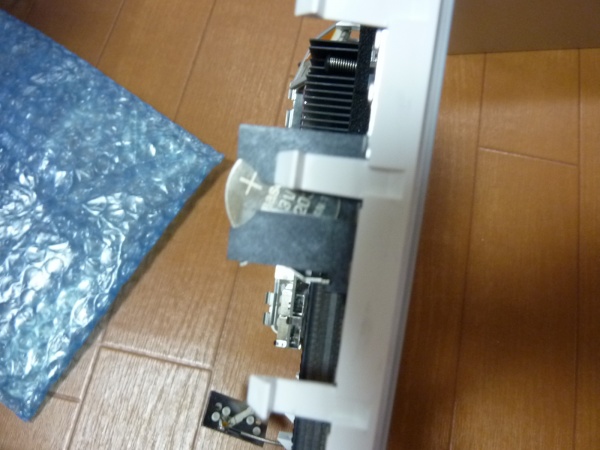

ちなみに、バックアップ用の電池は Panasonic製 コイン形リチウム電池 3V CR2032 でした。

バックアップ用ボタン電池



逆順で、組み上げます。まだカバーはしないでとりあえず起動するか確認です。

メモリ 8G になってる

おー、ちゃんとメモリ 8GB になってる。

さ、ちゃんと起動したし、カバーをしておしまいおしまい。
カバーは、電源ボタンのあるパネルの金属片をあわせる感じにすると位置決めしやすいです。

蓋を閉める場合の目印

片寄らないよう、均等に押し込んで作業終了。

カバーを元に戻したところ

ちゃんと設置して、最後にもう一度確認。

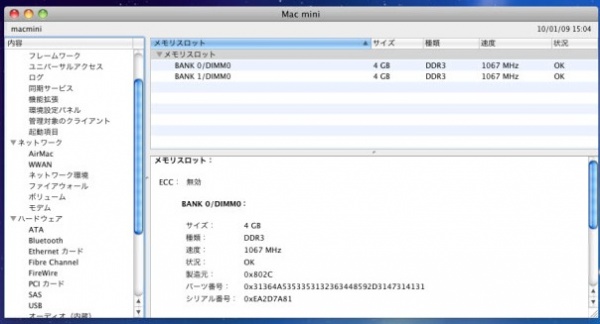

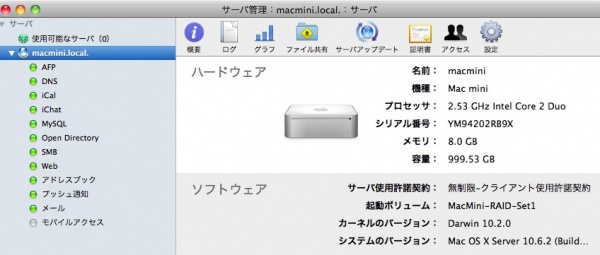

4x4で動作している

ちゃんと 4GBx2 で動作してます。
以上、新型mac mini分解(Early 2009) バラし&メモリ増設 を参考にさせていただき、写真をとりながら 1時間程度で作業完了しました。

メモリも増えたことだし、今度はチューニングをやりますか…
